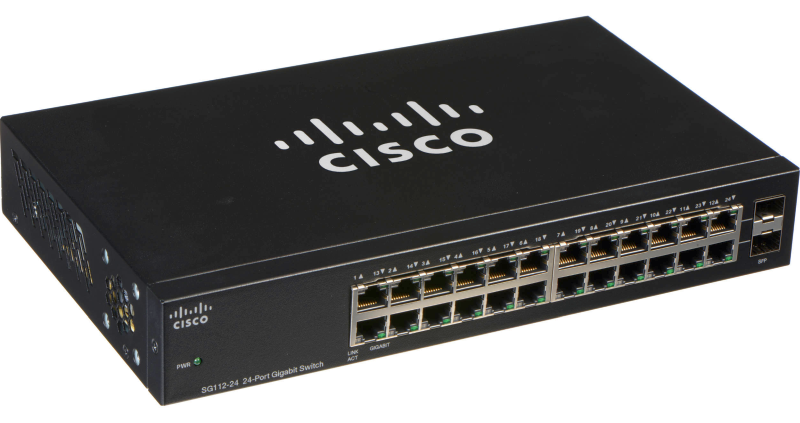

Сетевой коммутатор это активное сетевое оборудование предназначенное для соединения конечных сетевых устройств в пределах одного или нескольких сегментов локальной сети. A network switch is an active network equipment designed to connect end network devices within one or more local network segments.

Коммутатор является более интеллектуальным устройством в отличии от концентратора, так как он выполняет анализ трафика от подключенных к нему конечных устройств с целью определения МАС-адресов отправителя и получателя. The switch is a more intelligent device in contrast to the hub, since it analyzes the traffic from the end devices connected to it in order to determine the MAC addresses of the sender and receiver.

На основании анализа МАС-адресов строится специальная таблица хранимая во внутренней памяти коммутатора, в которой отображается соответствие МАС-адресов доступных конечных устройств и портов коммутатора к которым эти конечные устройства подключены. Based on the analysis of the MAC addresses, a special table is stored in the internal memory of the switch, which displays the correspondence of the MAC addresses of the available end devices and the switch port numbers to which these end devices are connected.

Таким образом входящие данные транслируются не на все порты коммутатора, а передаются только на тот порт в который подключен получатель с необходимым МАС-адресом указанным в пакете данных. Thus, the incoming data is not transmitted to all ports of the switch, but is transmitted only to the port to which the receiver is connected, and the receiver has the required MAC address which is specified in the data package.

Если МАС-адрес получателя отсутствует в таблице МАС-адресов, то данные транслируются на все порты кроме порта от которого поступил данный пакет, после чего анализируется номер порта с которого пришел ответный пакет и этот порт заносится в таблицу МАС-адресов. If the recipient’s MAC address is not in the MAC address table, incoming data is transmitted to all ports except the source port, then the port number from which the reply packet came is analyzed, and this port number is entered in the MAC address table.

При следующей попытке передачи данных, пакеты пройдут через коммутатор только от порта отправителя к порту получателя, что значительно сокращается объем передаваемых по сети пакетов данных и значительно снижает нагрузку на внутреннюю шину коммутатора и на локальную сеть в целом. The next time if you try to transfer data, the packets will pass through the switch only from the sender port to the receiver port, which significantly reduces the amount of data packets transmitted over the network and significantly reduces the load on the internal bus of the switch and on the local network as a whole.

Коммутаторы разделяются на неуправляемые коммутаторы (простые и достаточно дешевые устройства) и управляемые коммутаторы (позволяющие выполнять специфические сетевые настройки, группировать порты в отдельные VLAN, настраивать различные сетевые протоколы на уровне сетевого оборудования). Switches are divided into unmanaged switches (simple and fairly cheap devices) and managed switches (allowing you to perform specific network settings, group ports into separate VLANs, configure various network protocols at the network equipment level).

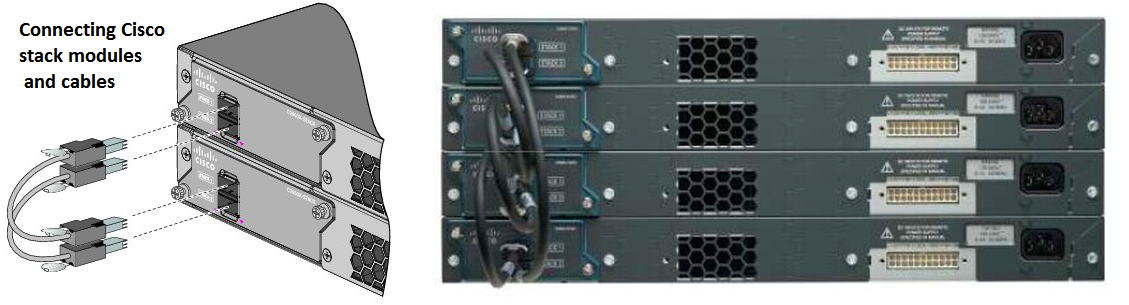

Управляемые коммутаторы могут объединяться в виртуальные коммутаторы с помощью соединения нескольких высокоскоростных портов коммутаторов между собой или с помощью специальных стековых кабелей, подключаемых в стековые модули оборудования. Managed switches can be combined into virtual switches by connecting several high-speed switch ports to each other or using special stack cables connected to the stack modules of the equipment.

Это позволяет увеличить число портов, нарастить пропускную способность локальной сети, повысить отказоустойчивость и упростить процесс администрирования коммутаторов в сети. This allows you to increase the number of ports, increase the bandwidth of the local network, increase fault tolerance and simplify the process of administering switches in the network.

Оборудование Cisco содержит множество вариантов коммутаторов с различным числом портов и модулей, что совместно с постоянно обновляемым программным обеспечением IOS (Internetwork Operating System) позволяет спроектировать и построить локальную сеть полностью соответствующую необходимым требованиям по скорости передачи данных, стабильности, защищенности и масштабируемости. Cisco equipment contains many options for switches with different numbers of ports and modules, which together with constantly updated IOS software (Internetwork Operating System), allows you to design and build a local network that fully meets the necessary requirements for data transfer speed, stability, security and scalability.

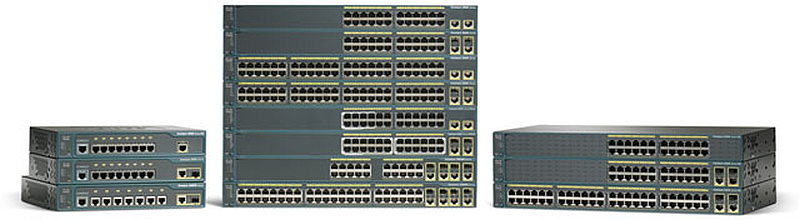

Одной из самым распространенных на данный момент в локальных сетях является серия коммутаторов Cisco Catalyst 2960, представленная большим числом моделей для подключения конечных сетевых устройств в малых, средних и больших локальных сетях. One of the most widespread in local networks at the moment is the series of Cisco Catalyst 2960 switches, represented by a large number of models for connecting end network devices in small, medium and large local networks.
